Mein HumminGuru Hack #2: eine DIY Refill Unit

Nachtrag: Die hier angedachte DIY Refill Unit habe ich im Januar 2022 realisiert. Hier geht's zum entsprechenden Blog: klick HIER.

---------------------------------------------------------------------------------------------------------

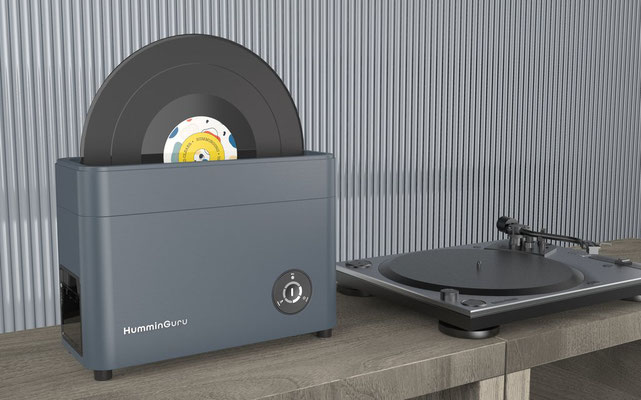

Mittlerweile habe ich mit dem neuen HumminGuru (Schallplattenreiniger mit Ultraschall; klick HIER) ca. 50 LPs gereinigt und bin mit dem Gerät sehr zufrieden.



Eines der Hauptziele der HumminGuru-Entwickler war es ein Gerät zu entwickeln, das wesentlich billiger ist, als die Geräte der Mitbewerber (z.B. Degritter, Gläss Audio Desk und Knosti Ultrasonic (klick HIER). Dies ist gelungen, indem man u.a. auf einen vollautomatischen Betrieb verzichtet hat und beispielsweise das Befüllen des Ultraschallbads durch den Benutzer gemacht werden muss. Beispielsweise beim Gläss Audiodesk oder dem Degritter passiert das automatisch.



Eben dieses sich wiederholende manuelle Befüllen des Ultraschallbads macht die Bedienung des Geräts für mich persönlich etwas langatmig. Gemäß dem Motto "Dem Ingenööör is nichts zu schwööör!"  ist mir folgendes DIY Projekt eingefallen, nämlich  das Befüllen durch eine Mechatronic (eine elektronisch gesteuerte Mechanik) ausführen zu lassen.



 Da ich am Gerät selbst nichts verändern wollte (hab' ja noch ca. 1 Jahr Garantie), so hab' ich mir folgende Lösung ausgedacht: mit Hilfe einer kleinen Wasserpumpe und einer elektronischen Steuerung, möchte ich die Reinigungsflüssigkeit aus dem Wassertank zurück in den Ultraschallbad pumpen.



Ablauf

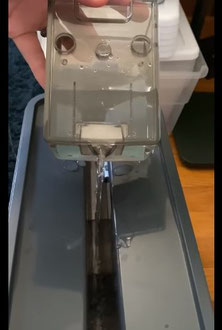

Nach einem Reinigungszyklus wird der Wassertank ein klein wenig  herausgezogen und ein kleiner Gummischlauch eingesteckt. Mit einem Taster wird eine Pumpe aktiviert und die Reinigungsflüssigkeit wird aus dem Wassertank in das Ultraschallbad gepumpt. Die Pumpe wird mit einem Zeitrelais (Timer) gesteuert. Der Timer wird so justiert, dass genau die gewünschte Menge an Flüssigkeit in das Ultraschallbad gepumpt wird. Die Pumpe kann aber auch bei Bedarf manuell ein- und ausgeschaltet werden.



Nachdem das Ultraschallbad aufgefüllt wurde (ich schätze es wird ca. +/- 15 Sek. dauern), dann wird der Schlauch entnommen, der Wassertank wird wieder in das Gerät eingeschoben und der nächste Reinigungszyklus kann beginnen.



-------



Alle notwendigen Teile habe ich bereits bestellt und im Laufe des Januar/Februar werde ich das System provisorisch zusammenbauen und dann austesten.

Das gesamte System (Pumpe und die Elektronik) wird in einem separaten Kunststoffgehäuse installiert, sodass am HumminGuru-Gerät nichts verändert werden muss! Lediglich kleine Halterungen für die Schläuche (Absaugung und Befüllung) werden am Gerät mit Doppelklebeband befestigt.
